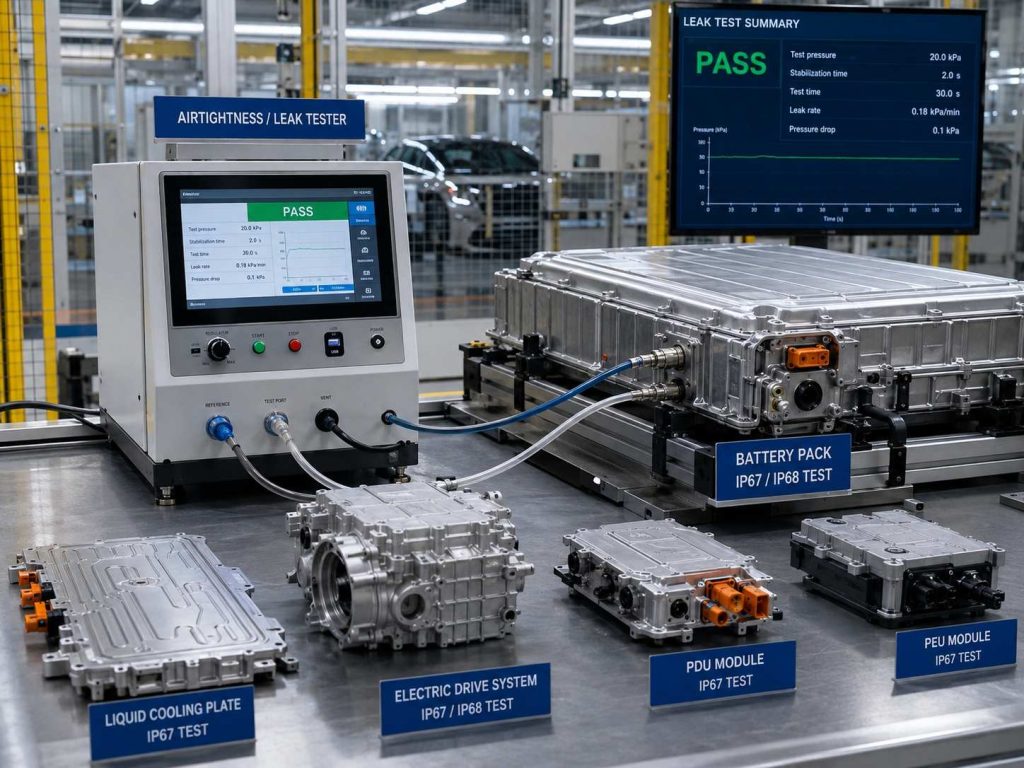

液冷板与电池箱体气密测试为什么不能共用一套参数
液冷板和电池箱体都需要检查密封性,但它们的容积、通道、接口和允许承受的压力不同。将同一充气压力、平衡...
了解更多 >>
固恒能源电池包翻转拆解机夹持范围示意
CTP电池包翻转拆解前如何确认设备适配边界
CTP等电芯与箱体高度集成的电池包进入维修或拆解工位时,难点常在于如何稳定支撑、改变姿态,并为顶盖、液冷板和模组分离留出操作空间。固恒能源GHCJ-S02电池包翻转拆解机面向这类作业,具备举升、翻转、旋停、模组顶推及吊装等功能。设备是否适合某一电池包,仍须先核对尺寸、重量、夹持位置和具体拆解步骤。 先把电池包资料变成适配清单 只提供车型名称通常不足以确认适配。应给设备供应商提供电池包长宽高、质量、可夹持区域、重心位置、顶盖和液冷板固定方式,以及计划拆出的模组尺寸。若电池包事故受损或结构资料缺失,应先由专业人员评估其安全状态和支撑方案,不能按正常完整包直接夹持。 固恒能源电池包翻转拆解机GHCJ-S02的适用边界为:电池包宽度500—2300...
了解更多 >>
电池组连接测试线束进行直流阻抗检测
动力电池模组维修后如何制定充放电检测方案
动力电池模组维修后,充放电检测要回答明确的维修问题:可用容量是否符合要求,荷电状态是否适合回装,单串是否提前触发保护。检测前应确定电流、截止电压、温度条件、工步与报告字段。仅凭静置电压或一次短途试车,无法替代受控条件下的性能记录。 从故障现象确定检测目标 续航投诉、模组更换、长期库存和电压一致性报警,所需检测并不相同。维修人员应先写明目标是容量核定、SOC调整、异常单串定位还是回装后的证据留存。目标不同,测试工步和判定边界就不同;不能拿一套默认参数处理所有模组。 还要确认被测对象。单体、模组和完整高压电池包对电压、电流、接口及保护控制的要求不同。固恒能源提供不同层级的电池维保设备,但各设备不能因为同属一个系列就混用。选型时应把模组实际电压范围、预期电流、电芯体系、BMS通信和连接器信息交给设备供应商核对。 让测试配方可以被另一名技术员复现 一份可执行的配方至少要写明起始状态、充放电电流、上下限电压、静置时间、温度边界与每一步的终止条件。外部设备与BMS分别提供哪些数据,也应写清。两者读数出现明显差异时,要规定停机核查办法,而不是随意选用其中一个结果。 容量报告必须连同工况一起保存。不同电流、温度或截止条件下的容量不能直接比较,尤其不能照搬另一种模组的合格阈值。优先采用电池制造商的维修信息;企业自行制定的边界应经过工程批准,并在报告中保存原始曲线和触发停止的原因。 固恒能源的PBM-MW-A-28020介绍了面向动力电池模组及小型电池包的充放电设备,支持多种截止条件、单工步与多工步、单体电压采集、BMS...
了解更多 >>
智能高可靠检测设备保障储能电池精准维护
动力电池包维修后,功能终检与容量检测各检查什么
动力电池包维修完毕,需要分别确认“系统功能能否按要求动作”和“电池在规定工况下能提供多少容量”。固恒...
了解更多 >>
带保护套管的定制电池测试线束
模组采集线束故障:为何会引发电压跳变与BMS误判
模组采集线束位于电芯测点与检测设备之间,连接松动、线序不匹配或设备接口不适配,都可能让电压数据出现跳变、缺失或通道不一致。排查时应先把线束视为信号链的一部分,再判断问题是否来自电芯或仪器。 模组采集线束为何影响电压检测 从单体测点到检测设备的信号路径 每个单体测点的电压都要经过端子、导线、连接器和设备通道才能进入BMS或测试系统。任何一个接点的接触电阻变化,都会让采集值出现瞬时偏移,尤其是在振动、插拔或维护后更明显。 连接稳定性与线序一致性的意义 采集线束不仅要导通,还要保证通道顺序与电池模组定义一致。线序错位时,数据可能看起来“有值”,但单体编号与真实位置不对应,BMS就可能基于错误位置做出保护或均衡判断。 常见异常如何从线束开始排查 电压跳变与间歇性缺失 当某一通道在静止状态下反复跳变,或轻微移动线束就出现读数变化,应检查端子压接、连接器锁止和线束受力。若多个相邻通道同时缺失,还要观察公共连接器、转接板和设备端接口。 通道错位与线序异常 将通道编号、模组测点和设备端口逐一对照,是排除错接的直接方法。不要只看总电压是否合理,因为错位后的总和可能仍接近正常,真正异常会在单体排序、温度关联或均衡动作中暴露。 仪器正常但数据仍不一致 可用已知状态的模组或稳定参考通道进行交叉复测。如果仪器自检正常,而异常始终跟随某条线束或某个连接器移动,故障定位就应回到线束本身,而不是反复更换软件参数。 模组采集线束选型要核对什么 连接器、通道和设备接口适配 先确认电池模组测点数量、连接器系列、锁止方式、针脚定义和设备接口,再确定线束的通道布局。对于EOL或专用测试台,还应核对治具定位和防错结构,避免“能插上”却不能正确采集。 线长、防护结构与使用环境 线长和走线路径应满足工位动作,同时避免过度弯折、拉扯或与高温边缘摩擦。需要在移动、振动或多次插拔环境中使用时,应把护套、分支固定和端子保护纳入设计评审。 标准配置与定制边界 固恒能源提供均衡线束、模组电源采集线束、模组功率线束、低压通讯线束和高压测试线束,并可按设备配套、汽车检测和其他应用进行定制。由于不同设备接口差异较大,定制前应提供完整的接口和通道定义,而不是只描述“电池线束”。 线束如何接入不同测试流程 均衡与模组充放电维护 在线束接入均衡机或模组充放电机时,重点是通道对应、极性和连接顺序。稳定的采集路径能让均衡动作与单体电压变化对应起来,也能减少因虚接导致的重复停机。 电池包充放电与EOL检查 电池包充放电机和EOL设备通常需要更明确的接口分区与防错管理。把采集线束、功率线束和低压通讯线束按功能分开标识,有助于减少错接,并让异常更快回溯到具体链路。 售后复测和批量应用 售后现场更关注快速更换、连接便捷和结果可复现;批量应用则更关注批次一致性和点检记录。将线束纳入日常外观检查、通道核对和插拔寿命观察,可把许多间歇性故障提前暴露。 固恒能源方案的适用价值 设备配套与定制能力 固恒能源具备线束研发、加工和销售能力,产品可配套均衡机、模组充放电机、电池包充放电机及EOL设备。选择时可通过模组采集线束产品了解其应用范围,再以设备接口图、通道表和现场动作确认最终方案。 将线束纳入日常点检和质量控制 线束不是一次性耗材,而是测试系统中持续承受插拔、弯折和环境变化的部件。通过连接器锁止确认、通道导通检查、外护套检查和异常数据留档,维修团队可以更早发现信号链风险。需要进行设备配套时,可联系固恒能源获取线束定制支持,让接口定义与使用场景同步落地。 结论 模组采集线束决定了单体电压信息能否稳定、准确地到达BMS和测试设备。把连接器、线序、通道、防护和设备接口放在同一选型逻辑中,才能减少电压跳变与误判;固恒能源的配套与定制能力,则为均衡、充放电、EOL和售后复测提供了更灵活的连接基础。 FAQ Q:...
了解更多 >>
小宏的工作区.570 拷贝
48V微混电池故障诊断:如何验证通信、充放电与保护状态
48V微混电池故障诊断不能只看故障码。更可靠的做法,是把BMS通信、充放电响应、SOC、组端电压、单体电压和保护记录放在同一流程中交叉验证,先判断异常来自电池本体、连接路径还是控制条件。 48V微混电池故障诊断先确认什么 区分电池组故障与连接通信问题 维修开始时先确认电池组端子、采集连接和BMS供电状态,再读取通信信息。如果CAN报文中断、隔离DIO信号异常或12V供电不稳定,单独依据SOC或故障码下结论,容易把通信问题误判为电芯问题。 建立可重复的检测条件 记录电池初始SOC、组端电压、单体电压和温度,并保持连接顺序、环境温度及测试参数一致。这样复测时才能判断异常是否随工况变化,而不是被一次偶发读数带偏。 充放电数据如何帮助定位异常 用CC/CV充电和CC放电观察响应 充电阶段可观察恒流到恒压的转换是否平稳,放电阶段则关注电流建立、组端电压下降和停止条件是否按预期触发。PBM-MW-D-60/08提供8A充电、4A放电,并支持CC/CV充电与CC放电模式,可用于形成可比较的响应记录。 对照SOC、组端电压与单体电压 SOC异常不一定等于电池损坏。若SOC变化与组端电压一致,但某一单体电压长期偏离,排查重点应转向单体一致性、采集路径和温度条件;若多个量同时跳变,则应优先检查连接、BMS通信和保护状态。 BMS通信为何不能单独作为结论 CAN与隔离DIO信号的作用 通信数据反映的是BMS对电池状态的判断,维护仪仍需要用电压、电流和温度等物理量进行交叉确认。PBM-MW-D-60/08支持12V供电、CAN隔离DIO信号,可在保持通信边界清晰的前提下完成协议诊断。 LCU通信和12V输出的检查边界 涉及LCU通信或12V启动铅酸电池补电时,应将辅助电源功能与48V主电池测试分开记录。这样既能验证辅助链路,也能避免把12V侧的异常带入48V结论。 多级保护如何减少漏检与误判 截止条件与保护条件的区别 组端电压、SOC和单体电压可作为流程截止条件,用来决定测试何时结束;反接、掉线、短路、过流、过温以及单体电压过欠压等属于保护条件,用于在风险出现时停止或限制运行。两类记录应分开查看。 从保护记录寻找线索 如果测试一开始就触发掉线或反接保护,优先回到接线和极性检查;若运行一段时间后出现过温或单体电压越限,则应结合温度、SOC和充放电阶段定位。多级保护让维修站可以把“不能运行”进一步拆解成可处理的原因。 固恒能源方案如何融入维修站流程 参数设定、自动运行与U盘记录 固恒能源的便携式48V微混电池组维护仪可在设定组端电压、SOC和单体电压等条件后自动运行并结束,运行数据可保存到U盘。3.5英寸彩色触摸屏、1–8组端通道可定制以及RS485、CAN、以太网和GPRS接口,便于将现场复测接入既有维保流程。 便携式设备在现场复测中的价值 设备外形尺寸小于350×250×170mm,采用风冷,工作温度为−20~50℃,适合在维修工位进行重复检测。需要了解产品连接方式与适用边界时,可查看48V微混电池组维护仪产品页面,再结合实际电池包接口制定测试步骤。 结论 高质量的48V微混电池故障诊断,本质是把通信判断、充放电响应、单体差异和保护记录串成一条可复现的证据链。固恒能源的便携式维护设备让维修人员能够在现场完成参数化测试、自动结束和数据留存,从而把模糊告警转化为清晰的处理方向。了解固恒能源的电池维护解决方案,为维修站建立稳定的复测流程。 FAQ Q:...
